KN17高分子陶瓷聚合物材料由高分子與納米陶瓷材料得到的高分子陶瓷聚合物材料。廣泛用于各類磨損件的修復(fù)和在各類有耐磨、抗蝕要求的機(jī)件表面制備耐磨防腐涂層，如大負(fù)荷細(xì)顆粒沖蝕磨損的泵體、葉輪、風(fēng)機(jī)殼體、管道彎頭、管道螺旋輸送器等的修復(fù)和預(yù)保護(hù)。

圖（1）KN17高分子陶瓷聚合物材料外包裝

使用方法
1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。
2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。
3. 涂敷：KN17合適的涂層厚度是2～8mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整，或用KN22高分子陶瓷聚合物涂敷涂層表面。本材料不能進(jìn)行機(jī)械加工，修復(fù)時(shí)應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時(shí)可投入使用，（如能加熱到60—80℃保溫2小時(shí)，可提高綜合性能的30%）若溫度低應(yīng)采用加熱或延長固化時(shí)間來促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。

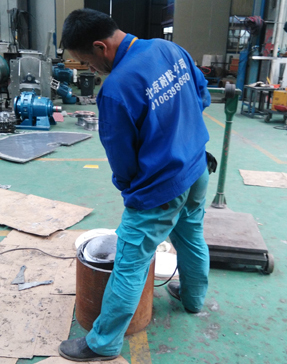

圖（2）KN17高分子陶瓷聚合物材料混合AB膠可以采用動(dòng)力混合，效率更高，如果大量采購北京耐默公司可以免費(fèi)提供動(dòng)力配料設(shè)備
性能參數(shù)

KN17物理機(jī)械性能表
顏色	彎曲強(qiáng)度 (kg/cm2) GB1042-79	拉伸強(qiáng)度 (kg/cm2) GB6329-86	抗壓強(qiáng)度(kg/cm2) GB/7124-86	剪切強(qiáng)度(kg/cm2) GB/1041-79	固化后硬度(Shore D) ASTM-D-2556
深灰	516	377	1006	120	89

KN17固化特性表(測(cè)試條件：溫度20～25℃，相對(duì)濕度55)
物理 狀態(tài)	操作時(shí)限 (25℃)	固化時(shí)間 (25℃)	保證耐磨性能 的工作溫度(℃)	密度 (g/cm3)
膏狀	25min	24h	-60～110	2.4

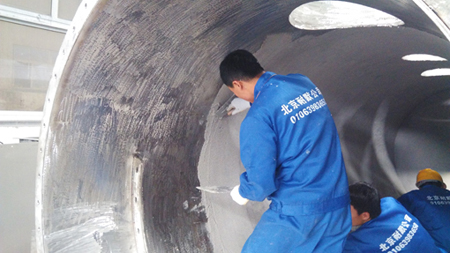

圖（3）KN17高分子陶瓷聚合物材料專業(yè)施工隊(duì)，北京、天津、上海、廣東、江西、湖南、貴州、云南、河北等，為人民服務(wù)

特別說明
1. 本參數(shù)為實(shí)驗(yàn)室條件下取得，由于實(shí)際工況比較復(fù)雜，建議用戶根據(jù)實(shí)際工況做預(yù)測(cè)試。
2. 當(dāng)環(huán)境溫度低于15℃時(shí)，固化時(shí)間會(huì)延長，應(yīng)采取適當(dāng)加溫措施；

3. 當(dāng)環(huán)境溫度高于25℃或混合量過大時(shí)，固化速度會(huì)加快，要適當(dāng)縮短混合后的涂敷時(shí)間。

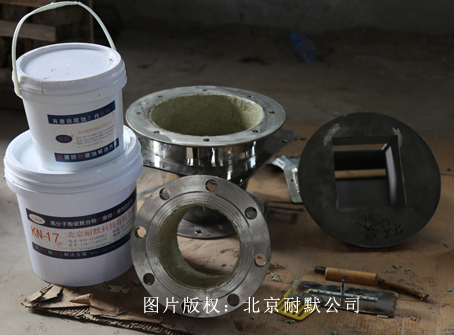

圖（4）采用KN17高分子陶瓷聚合物材料制作的各種異形耐磨件
